智慧用電監控系統是如何組成的

電氣參數中電流、漏電、溫度、諧波情況有異常，將可能引發電氣火災。安科瑞認為利用電氣參數監測設備及互聯網、移動網、物聯網、云平臺等技術，構建智慧用電安全物聯系統，實現實時線路電氣安全監控對火災的預防有著積極意義。

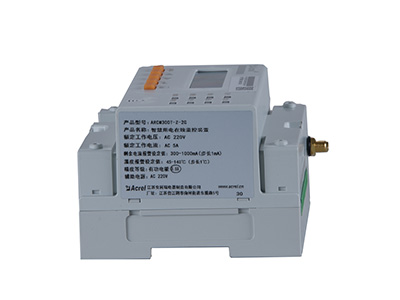

1.智慧用電終端

智慧用電監控系統終端利用現有電氣參數監測技術，實現對電氣線路三相電流值、剩余電流值和溫度的監測。能夠實現對電氣線路狀態的監測，實時傳輸電氣線路狀態參數，電氣參數出現異常及時發出警報。

智慧用電監控系統硬件由以下部分組成：

（1）電流互感器，用于采集三相電流的電流值。

（2）剩余電流互感器，用于采集剩余電流值。

（3）溫度傳感器，用于采集電氣線路和環境的溫度。

（4）AD轉換器，將采集到的模擬電流量轉化為數字電流量并輸出至CPU。

（5）CPU是智慧用電終端的核心，用于控制檢測裝置對三相電流、泄漏電流等數據的采樣，數據處理，報警輸出，與云服務器通信，液晶監控屏顯示等，并實現了安裝方式的可移動化。

2. 云服務平臺

利用移動網、互聯網構建云服務器平臺。針對監控系統采集到的電氣參數通過監控設備主機進行信號的轉換和邏輯換算，可將各參數通過移動網絡技術上傳到云服務器上，建立電氣監控云服務平臺。云服務平臺能夠將反映電氣狀態的實時數據上傳到監控顯示屏與手機端。可以通過觀看生產現場的監控顯示屏，查看企業電氣線路的運行狀態，還可以通過手機端遠程查看企業電氣線路的狀態，做到對企業電氣狀態的實時監控，隨時掌握企業的電氣安全情況。

3. 大數據分析

結合線路使用情況，通過大數據分析，自動識別電氣安全隱患，構建隱患識別系統。系統根據企業電氣線路、設備負載明細確定線路最大電流、線路允許的溫度，以此為依據設置相關的報警值，當電氣參數超過閾值時立即報警。系統通過大數據分析智能識別電氣線路諧波含有率情況，當出現異常時進行自動報警。系統還能夠通過分析企業的報警歷史記錄以及企業每天的電氣運行情況，找到企業電氣系統中存在的問題包括負載過大、電氣線路老化嚴重、接地故障等。

4. 電氣事故預警

系統將智慧用電終端實時采集的電氣參數與預設的報警值比較，一旦發現企業的電氣參數超過閾值，立即發出警報。事故報警分3個層次：一是現場監控設備報警；二是監控顯示屏報警；三是手機短信報警。
