如何設計無線測溫系統

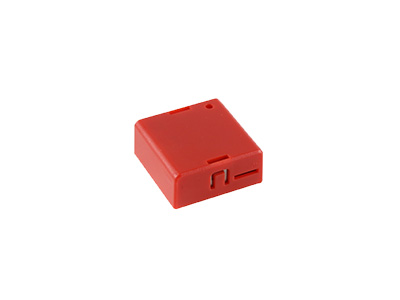

安科瑞無源無線測溫系統由測溫傳感器、采集主機、監控主機、監控軟件組成。采集傳感器不需要供電,可以方便的安裝在高壓設備上，跟蹤發熱點的溫度變化，測溫傳感器于采集主機之間采用無線通訊純絕緣系統，安全性能好。

一個開關柜安裝6個傳感器測量各動靜觸點溫度，這6個傳感器的溫度采集信息的收發和管理由一個溫度采集器統一完成。溫度采集主機把傳感器采集到的溫度進行重新打包封裝，通過有線或者無線的方式發個監控主機。變電站內多個開關柜通過采集器之間組成CAN總線網絡或無線自組網進行數據本地傳輸，再由測溫主控終端統一進行站內所有開關柜溫度運行信息的采集、告警和管理。

測溫主控終端通常安裝在變電站主控室或者保護室，既可以通過LCD顯示終端屏進行溫度信息的本地顯示，也可以通過數據接口按照指定的標準通信規約傳入SCADA系統，從而實現遠程在線溫度監控、分析以及預警。

后臺監控系統可以是單獨的工作站，也可以是電網系統的SCAD平臺或者告警平臺，平臺獲取無源無線溫度測量裝置測量的溫度信息，放入數據庫的統一的管理;通過電力數據平臺獲取其他相關數據，如：電力負荷、設備其他運行狀態等;對各類采集的數據經過處理、轉換使之成為分析電網運行狀態的重要依據。

通過對電力設備運行實時的溫度數據、歷史溫度數據等相關數據提供表格、圖形等多種形式的展現。可以很直觀的獲得電網各個位置上設備的運行溫度狀況，便于運行管理人員進行全局掌握，同時對運行溫度較高的設備進行跟蹤觀察。

安科瑞無線測溫監控系統是根據當前無線測溫系統的要求，在廣泛征求用戶和家意見的基礎上,充分吸收當前國內外廠家的成功案例，并結合安科瑞多年來的豐富經驗，采用面向對象的分層分布式設計思想，結合自動化技術、計算機技術、網絡技術、通信技術而設計的一款無線測溫軟件。
