DTSD1352 - 6S1D系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量，多可同時接入六個三相回路、一個單相回路的電流輸入。可直接或間接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。
電壓規格
儀表型號
電流規格
配套電流互感器
數量(套)
3×220/380V
DTSD1352 - 6S1D
3×250A
AKH-0.66/W-20Y 0.5級
1
3×100A
AKH-0.66/Z-15Y 0.5級
5
1×100A
AKH-0.66/W-12Y 0.5級
輔助電源
AC/DC 85～265V；功耗≤10VA；
輸入信號
頻率
45～65Hz；
電壓
額定值：AC 3×220V/380V；
過負荷：1.2 倍額定值（連續）；2 倍額定值/1 秒；
功耗：≤ 0.5VA（每路）；
電流
額定值：AC 250A、100A；（外置閉口互感器）
過負荷：1.2 倍額定值（連續）；10倍額定值/1 秒;
測量精度
頻率0.05Hz、電壓電流0.5級、有功電能1級、無功電能2級；
2～31次諧波精度：±1%；
功能
脈沖輸出
輸出方式：集電極開路的光耦脈沖；
通訊
RS485接口、Modbus-RTU協議；波特率1200～38400；
開關量
輸入
干接點輸入，內置電源；
輸出
輸出方式：繼電器常開觸點輸出；
觸點容量：AC 250V/3A DC 30V/3A；
安全性
工頻耐壓
>AC 2kV/1min；
絕緣電阻
輸入、輸出端對機殼>100MΩ；
環境
工作溫度：-20℃～+60℃；
儲存溫度：-40℃～+70℃；
相對濕度：≤95% 不結露；
海拔高度：≤2500m；
電磁兼容
優于3級；

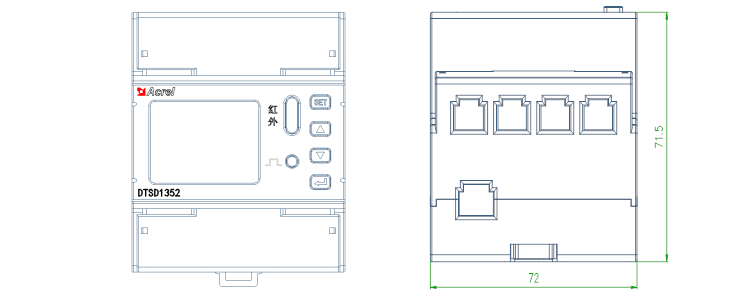

外形尺寸（mm）
導軌尺寸（mm）
公差（mm）
長
寬
高
帶端子長度
單個模塊
87.8
72
71.5
97.7
35
±1
單 價：490.00 元/套
聯系人：楊經理
手機號：18721098078
