武漢香格里拉大酒店辦公樓擴建工程（二期）丨建筑能耗監測系統的設計與應用

目前，中國已成為世界能源生產國和消費國。統計顯示，中國建筑能耗約占全國總能耗的28%。在中國每年新建的20億平方米建筑中，99%是高能耗建筑；在現有建筑中，只有4%采取了節能措施。大型公共建筑不僅能耗密度高，而且能源浪費非常嚴重，節能空間巨大。推廣建筑節能勢在必行，節能降耗，先計量。

武漢香格里拉酒店辦公樓擴建工程（二期）主要能耗為用電，配電室和地板配電箱用電量計量管理。整個建筑能耗監測系統的整體結構由一個節能監督中心和多個現場采集計量系統組成，通過局域網通信。

設置能源管理中心，通過局域網將安裝在各能源節點上的能源計量數據傳輸到數據中心。軟件可以根據不同的權限訪問中心服務器，實時查看能耗。系統管理平臺軟件采用C/S結構，可實現完整的管理和操作功能。通過各種授權驗證后，客戶端用戶還提供查詢、數據分析結果顯示、管理、監控等功能。

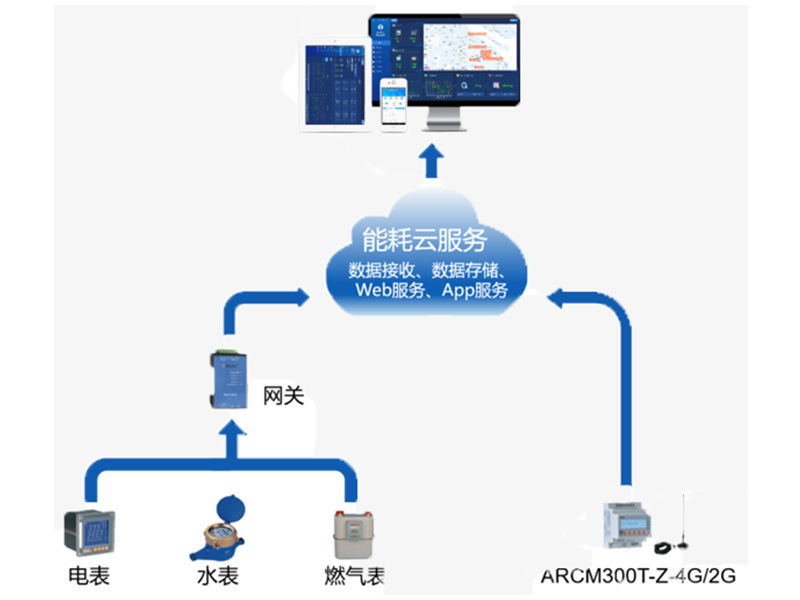

系統架構：

安科瑞Acrel-5000建筑能耗監測系統以工作站主機、通信設備、測控單元為基本工具，為大型公共建筑的實時數據采集、開關狀態監測、遠程管理和控制提供基本平臺。它可以檢測和控制設備形成任何復雜的監控系統。

該系統主要采用分層分布式計算機網絡結構。武漢香格里拉酒店辦公樓擴建工程（二期）安裝了268塊DTSD1352-C多功能電表。電表通信協議為標準MODBUS-RTU協議，配備多個智能網關收集電表數據；共有22個第三方遠程傳輸水表，通信協議為標準MODBUS-RTU協議。

根據武漢香格里拉酒店辦公樓擴建工程（二期）能耗運行效果分析，建立典型能耗分析模型，統一分析。

建立建筑能耗計量體系，發現能耗黑幕，通過計量費、績效考核等管理措施鞏固節能改造成果。

選用節能設備（節能燈、變頻器、熱回收裝置）。

無論節能設備有多好，都無法控制浪費或發揮節能效果。通過增加自動節能設備，制定設備運行策略，減少人為干預，集中控制，使節能設備節能。

通過對建筑能耗監測系統提供的同環比數據量化節能改造成果的分析，大大展示了節能效果。

大型公共建筑總面積不足城市建筑總面積的4%，但總能耗占全國城市總能耗的22%。大型公共建筑單位年用電量達到70~300kWh，是普通住宅的10~20倍。公共建筑是大型節能家庭。做好武漢香格里拉酒店辦公樓的節能工作，對推動節能工作、實現節能減排目標具有重要意義。
