基站直流電能計量模塊的工作原理是什么

安科瑞通過基站直流電能計量模塊,將共享運營商設備的直流耗電量準確計量并通過監控系統隨時查詢,可解決當前基礎資源整合后在綠色節能方面所面對的困境，并有效推進鐵塔公司及運營商共享各方在用電上的節能降耗,并準確、合理地分攤電費,同時也是推動共享各方主設備節能降耗的有效方式。

原理

若在移動、聯通、電信運營商直流設備的供電線路上安裝分流器,由于線路上的電流比較大,分流器會產生巨大的功耗,并且很難實現高精度的采樣,因此通過安裝直流電流霍爾互感器來檢測電流是比較理想的技術手段。

電流霍爾互感器是基于安培環路定理和霍爾效應的電流測量傳感器,電流互感器輸出信號線接至基站直流電能計量模塊,同時開關電源48 V直流電壓也接至基站直流電能計量模塊,通過對各運營商的供電電壓、電流進行采樣檢測,實現各運營商直流設備耗電量的單獨計量。

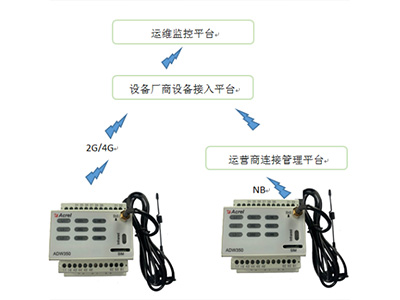

基站直流電能計量模塊與基站智能動環監控單元FSU進行通信,將各運營商的電壓、電流、電量數據上傳給FSU,最終FSU通過GPRS無線網絡上傳給基站監控中心SC平臺,自動計算各運營商直流系統耗電量。

通過對運營商直流設備耗電量的單獨計量,采用電費包干直流實時計量方案,即運營商電費包干值等于運營商直流系統耗電量、環境系數、電費單價的乘積,可以方便計算出共享基站的運營商電費分攤費用。

環境系數指的是基站耗電量與直流系統耗電量之比,是衡量基站某時間段內電量利用效率的參數,不同的動力配套環境(不同類型的機房/柜、有無空調、不同的月份),環境系數各不相同。直流系統耗電量指的是基站內所有運營商主設備的耗電量之和。

安科瑞基站直流電能計量模塊設計有6個計量分路,6路的用戶屬性可配置,默認1路為總計量,2、3、4路默認為移動用戶、聯通用戶、電信用戶,5、6路作為預留;計量模塊支持掛墻、導軌安裝方式。
