功能梳理丨重點能耗在線監測系統

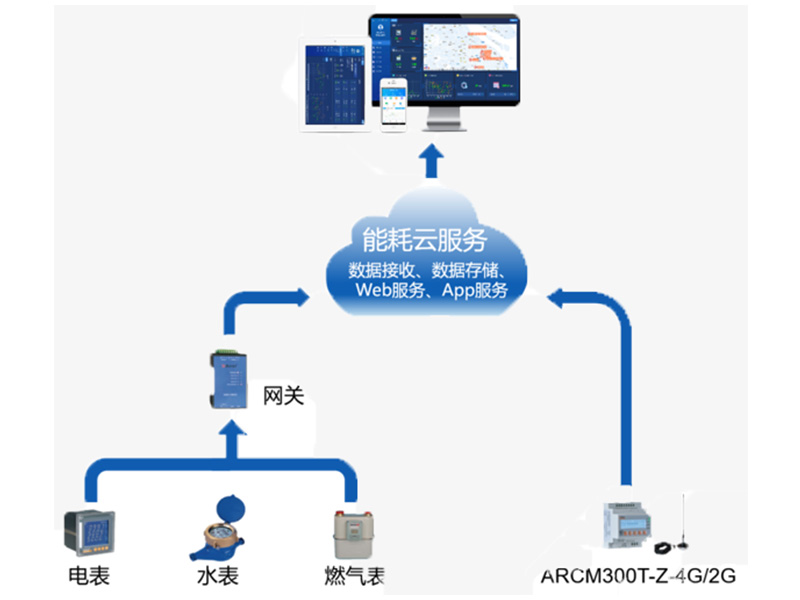

安科瑞重點能耗在線監測系統采用國家平臺+省級平臺+重點能源單位接入端系統架構，將重點能源單位端能耗監測數據上傳至省級平臺，再由省級平臺上傳至國家平臺。如果沒有建立省級平臺，重點能源單位的能耗監測數據將直接上傳到國家平臺。

重點能耗在線監測系統部署在重點能源使用單位內，由重點能源使用單位負責建設。主要功能是通過計量儀器和工業控制系統收集和總結本單位的能耗數據，將數據上傳到省級平臺或國家平臺。

1.數據采集。

重點能耗在線監測系統支持以下類型的數據接入，以適應關鍵能耗單位可能出現的各種情況：

1.可通過Modbus(GB/T19582)、DL/T645.CJ/T188等協議，從現場儀表中收集所需的能耗實時數據；

2.從數據采集器獲取數據：通過ModbustCP(GB/T19582)、MQTT.HTTPS等標準通信協議從數據采集器獲取能耗實時數據；

3.數據可以從自動化信息系統中獲取:通過OPC協議從關鍵用能單位的自動化信息系統中收集所需的能耗實時數據；

4.支持手動填寫數據:對于不具備在線采集條件的數據，應提供手動填寫數據上傳模式。能耗在線監控設備應提供數據接入的軟件配置工具，并支持上述各種標準通信協議的軟件配置界面。配置完成后，基于SQL.OPC.Modbus.DL/T645.CJ/T188協議的數據接入執行模塊可以在能耗在線監控設備中運行。CJ/T188協議的數據接入執行模塊，根據配置制定的規則，定期從數據采集點獲取數據。

二、數據處理與存儲。

1.數據統計轉換：根據業務需求統計數據，轉換數據格式、類型和量綱，獲取規范中要求的數據；

2.數據匯總計算:對于能耗數據的匯總計算，多個能耗數據可以合并匯總的能耗數據。支持數據累積、相減、乘除、積分等邏輯計算功能。包括以下操作規則:

a)利用加法原則，從多個支路匯總能耗數據；

b)利用減法原則，從總能耗中去除非相關支路數據，獲取能耗數據；

c)利用乘法原則，通過典型支路計算能耗數據。

3.數據驗證:根據各行業數據采集技術指南的相關數據驗證要求，驗證接入數據，判斷能耗數據是否正確合理；

4.數據存儲:本地歷史數據應存儲6個月以上，導出方便；

三、數據上傳。

根據重點能耗在線監測系統技術規范定義的系統平臺接口協議規范的要求，將能源企業的基本信息、計量設備信息、能源數據和能源效率數據上傳到省級或國家平臺，上傳數據通過HTTPS協議加密傳輸。如果數據傳輸失敗或絡故障），將重新發送數據，直到收到成功的反饋。

四、本地能耗數據顯示。

除了滿足政府文件要求的能源數據上傳任務外，企業還可以建立當地的能源管理系統，實時掌握企業的能源消耗，為企業節能降耗提供數據服務。具體軟件功能如下：

實時監控能耗。

能源流向圖(水、電、氣、熱)；

統計企業、車間、生產線、重點用能設備逐時、駐日、逐月用能；

統計產品。工藝單位能耗；

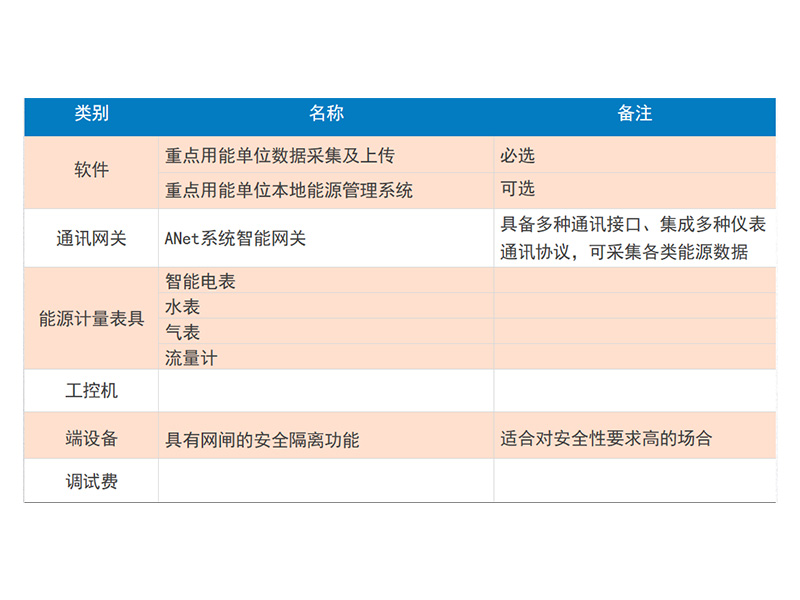

五、設備組成。
