建筑能耗監測系統的設計與應用丨山東東岳膜工程研發中心一期

山東省東岳膜工程研發中心項目位于山東省淄博市桓臺縣柳泉北路與桓臺大道交匯處西北角，建成21層酒店辦公綜合樓，四層商業裙房，總建筑面積約1.3萬平方米，占地面積32689平方米。為淄博市重點項目，東岳地產精心組織規劃、設計、施工，爭創魯班獎。項目建成后，將成為桓臺縣城市形象的新標桿、新門戶、新地標、新名片。

1.Acrel-5000型建筑能耗監測系統充分利用現代電子技術、計算機技術、網絡技術和現場總線技術的最新發展，對變配電系統進行分散數據采集和集中監控管理。通過計算機和通信網絡，將分散的智能配電設備連接到一個有機整體，實現電網運行的遠程監控和集中管理。

2.系統結構描述。

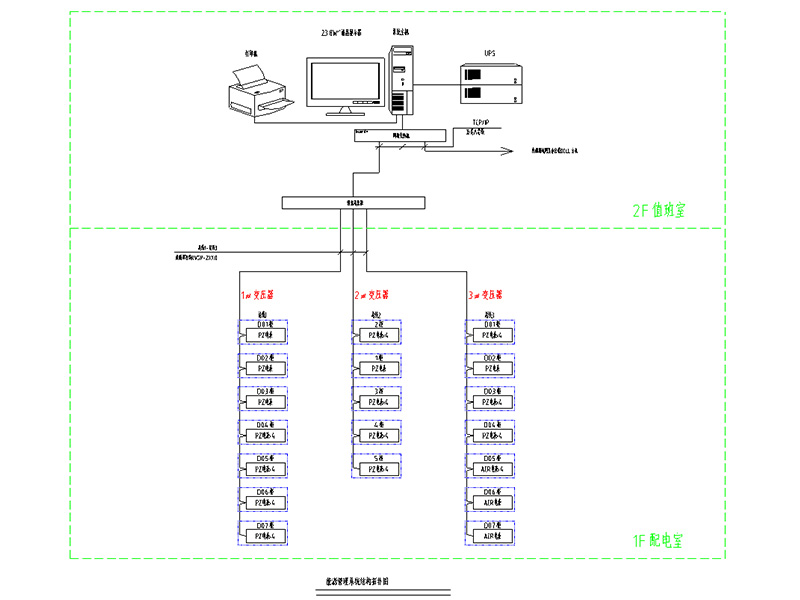

安科瑞Acrel-5000建筑能耗監測系統以工作站主機、通信設備和測控單元為基本工具，為大型公共建筑的實時數據采集和遠程管理提供了基本平臺。它可以檢測和控制設備，形成任何復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：山東東岳膜工程研發中心一期能耗系統站控管理層和網絡通信層。現場共有153臺安科瑞DTSD1352系列電能表。

2.建筑能耗監測系統的主要功能。

2.1數據采集與處理。

數據采集是配電監控的基礎，由現場DTSD1352系列多功能網絡儀表采集。采集的信號包括:三相電壓U、三相電流I、頻率Hz、功率P、功率因數COSφ、電度EPI、設備運行狀態等。，并將采集到的數據存儲在數據庫中供用戶查詢，最終滿足配電監控的自動化和智能化要求。

2.2人機交互。

該系統提供了一個簡單、易于使用和良好的用戶界面。采用全中文界面，顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應的實時運行參數，定期輪巡切換圖片；實時動態刷新圖片；模擬顯示；開關顯示；連續記錄顯示等。

2.3歷時事件。

歷時事件查看界面主要為用戶查看故障記錄、信號記錄、操作記錄和越界記錄提供方便友好的人機交互。通過歷史事件查看平臺，用戶可以根據自己的要求和查詢條件方便地定位要查看的歷史事件，為您掌握整個系統的運行提供良好的軟件支持。

建立和查詢2.4數據庫。

定期采集遙測和遙信量，并建立數據庫，定期生成報告，供用戶查詢打印。

2.5用戶權限管理。

對于不同級別的用戶，設置不同的權限組，防止人為誤操作造成的生產和生活損失，實現配電系統的安全可靠運行。用戶登錄、用戶注銷、密碼修改、刪除等操作可通過用戶管理進行，方便用戶修改賬號和權限。

2.6運行負荷曲線。

負載趨勢曲線功能主要負責定期收集進線、重要電路電流和功率負載參數，自動生成運行負載趨勢曲線，方便用戶及時了解設備的運行負載狀況。點擊圖片中的相應按鈕或菜單項完成相應功能的切換；可以查看實時趨勢曲線或歷史趨勢線；所選曲線可以平移、縮放、量程轉換，幫助用戶進入線路趨勢。

潛在分析和故障回憶為分析整個系統的運行狀態提供了直觀方便的軟件支持。

查詢2.7遠程報表。

報表管理程序的主要功能是根據用戶的需要設計報表樣式，篩選、組合和統計系統中處理的數據，生成用戶所需的報表數據。該程序還可以根據用戶的需要定期保存、打印或召喚和保存報表文件。同時，該程序還為用戶提供了生成報表文件的管理功能。

報告具有實現日、月、年電能統計、數據導出、報表打印等功能。

3.結束語

隨著社會的發展和電力的廣泛應用，建筑能耗監測系統已成為全國重點工程、標志性建筑/大型公共設施等大型多變電站用戶的必然選擇。

本文介紹的Acrel-5000建筑能耗監測系統在山東東岳膜工程研發中心一期的應用，可以實現對變電站低壓配電電路用電的實時監控和電能管理，既能顯示電路用電情況，又具有網絡通信功能，可與串口服務器、計算機等組成能耗管理系統。

系統實現對采集數據的分析和處理，實時顯示變電站各配電回路的運行狀態，彈出報警對話框和語音提示，生成各種電能報告、分析曲線、圖形等，便于遠程電能抄表、分析和研究。

該系統運行安全、可靠、穩定，為變電站用戶解決用電問題提供了真實可靠的依據，取得了良好的社會效益。
